旋渦高壓氣泵

products

產品中心

產品名稱:

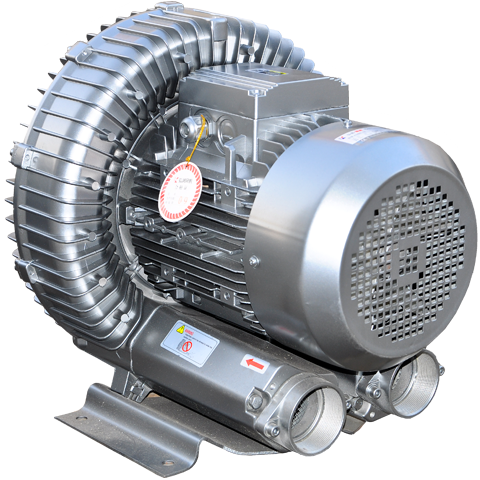

XGB812-7.5KW
咨詢熱線：0580-8080435
立即咨詢
  • 產品概述
  • 技術參數
  • 圖表
  • 應用實例

應用范圍：

氣動運輸系統、真空提升和夾持系統、包裝機、袋裝/瓶裝/灌裝系統、土壤改造、泡沫成型系統、信件的分類與包裹、食品加工系統、激光打印機、牙科真空抽吸機、紙張?zhí)幚硐到y(tǒng)雙級式風機、打印機、復印機可滿足更高的要求、織補機、魚池通風系統、氣體分析、游泳池通風設備。

工作原理：

當高壓鼓風機葉輪轉動時，由于離心力的作用，風向標促使氣體向前向 外運動，從而形成一系列螺旋狀的運動。葉輪刀片之間的空氣呈螺旋狀加速 旋轉并將泵體之外的氣體擠入(由吸氣口 t吸入)側槽，當它進入側通道②以 后，氣體被壓縮，然后又回復到葉輪1刀片間再次加速旋轉。當空氣沿箝一 條螺旋形軌道穿過葉輪和側槽時，每個葉輪片增加了壓縮和加速的程度，隨 蓿旋轉的進行，氣體的功能增加，使得沿側通道通過的氣體壓力進一步增 加。當空氣到達側播與排放法蘭的連接點(側通道在出口處變窄>，氣體即被擠 出葉片并通過出口消聲器4排出泵體。




型號 馬達 重量 噪音 最大流量 最高真空 最高壓力 真空閥
頻率 額定
輸出功率 電壓 電流 類型*型號
  Hz KW V A KG Db(A) m³/h mbar mbar 2B*4...
XGB8-12 50 7.5 345-415△/600-720Y 16.7△/9.6Y 66 70 530 -320 430 1*2B*4740/...4840



安裝尺寸圖


型號 XGB1-10A XGB1-10B XGB2-10 XGB2-20 XGB3-10 XGB4-10 XGB4-20 XGB5-10 XGB5-20 XGB6-10 XGB7-10 XGB7-20 XGB8-10 XGB8-20 XGB9-10 XGB9-20
相位 1 1 3 3 3 1 3 1 3 3 3 3 3 3 3 3
A 184 200 246 284 268 286 322 334 372 360 382 426 451 500 550 615
A1 - - - 316 - - 324 - 411 - - 426 - 549 - 780
B 200 212 247 270 272 302 315 337 371 366 384 410 461 490 569 607
C 80 86 90 45 93 115 58 120 60 122 125 63 152 152 207 103.5
D 157 184 205 205 205 225 225 270 270 284 290 290 356 356 360 360
E 172 204 230 230 230 255 255 320 320 325 325 325 394 394 415 415
F 205 227 219 316 260 294 401 314 465 354 377 473 450 589 525 752
G 82 105 92 135 92 160 191 160 190 191 191 191 230 230 268 345
H 93 110 128 128 141 154 154 175 175 192 197 197 240 240 300 300
H1 - - - 106 - - 153 - 144 - - 162 - 199 - 234
J 72 98 101 111 101 120 128 120 135 128 128 128 148 148 167 167
K 55 65 83 83 83 95 95 140 140 140 140 140 170 170 533 533
L 115 130 108 108 108 130 130 190 190 180 180 180 2174 217
M 66 62 75 75 82 70 73 96 98 64 64 84 140   39 39
N 47 50 71 130 69 75 151 87 171 74 109 205 124 236 89 230
O 26 33 39 39 41 46 45 48 48 56 54 53 65 65 92 92
P - -           55 55 56 55 55     100 100
Q - - 64 64 64 72 72 83 83 93 83 83     150 150
R 7 8 10 10 10 12 12 14 14 13 15 15 15 15 15 15
S 2 2.5 2.5 2.5 2.5 3 3 4 4 4.5 4.5 4.5 6 6 21 21
T - - - 88 - - 104 - 106 - - 130 - - - 117
U - - M6*17 M6*17 M6*17 M6*19 M6*19 M8*17 M8*17 M8*17 M8*17 M8*17     M12*30 M12*30
V M14*15 M16*15 M16*15 M16*15 M16*15 M16*15 M16*15 M16*15 M20*15 M20*15 M20*15 M20*15

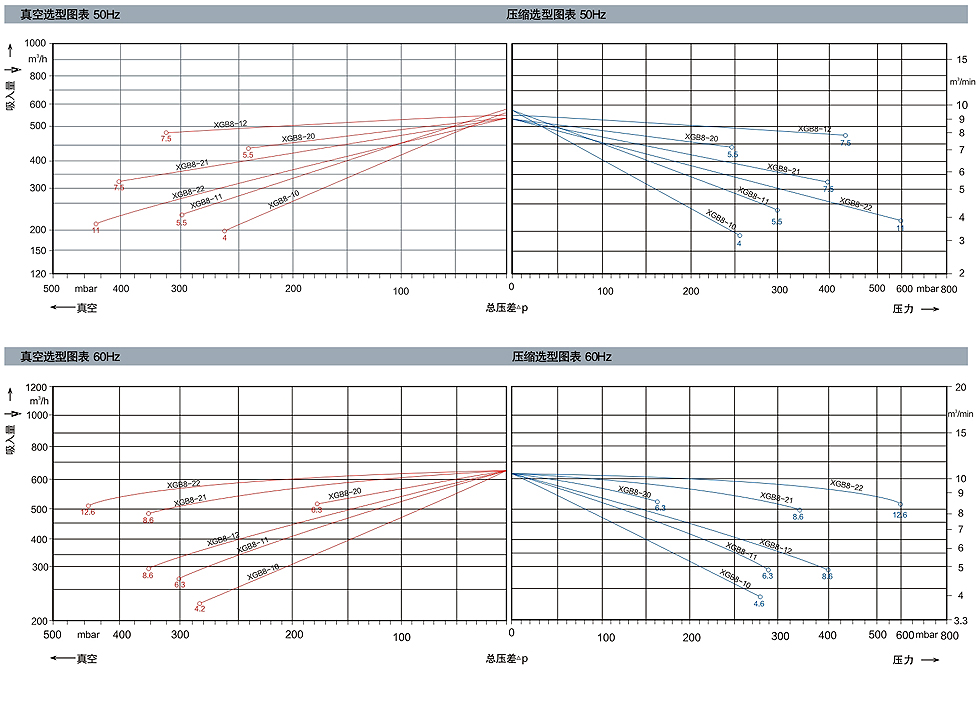

下面的性能曲線是在抽吸15℃空氣，排氣壓力1013mbar的工況下測出的，允差±10%，吸入空氣和環境溫度不超過25℃時，即可達到圖示總壓表。
